臥式螺帶混合機
概述
臥式螺帶混合機由U形容器、螺條攪拌葉片和傳動部件組成；螺條狀葉片一般做成雙層或三層，外層螺條將物料從兩側向中央匯集，內層螺條將物料從中央向兩側輸送，形成對流混合。螺條混合機對于粘性或有凝聚性的粉粒體的混合以及粉粒體中添加液體及糊狀物料的混合有良好的效果，筒蓋可做成全開式門，以便于對設備進行清洗替換產品。
臥式螺帶混合機由U形容器、螺條攪拌葉片和傳動部件組成；螺條狀葉片一般做成雙層或三層，外層螺條將物料從兩側向中央匯集，內層螺條將物料從中央向兩側輸送，形成對流混合。螺條混合機對于粘性或有凝聚性的粉粒體的混合以及粉粒體中添加液體及糊狀物料的混合有良好的效果，筒蓋可做成全開式門，以便于對設備進行清洗替換產品。

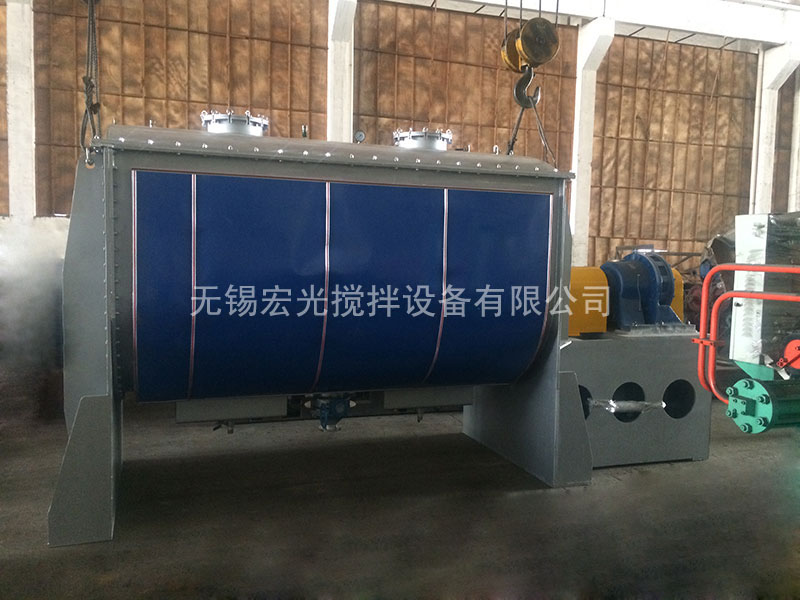

 保溫型螺帶混合機 |
 螺帶混合機 |
 螺帶混合機加裝飛刀 |

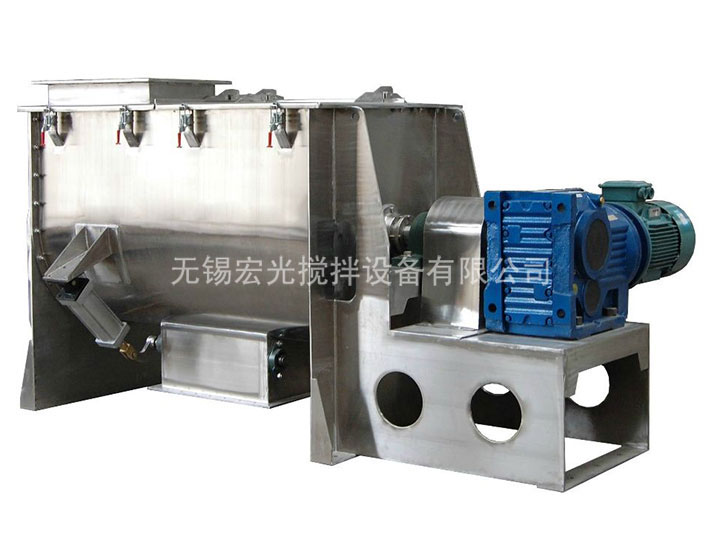

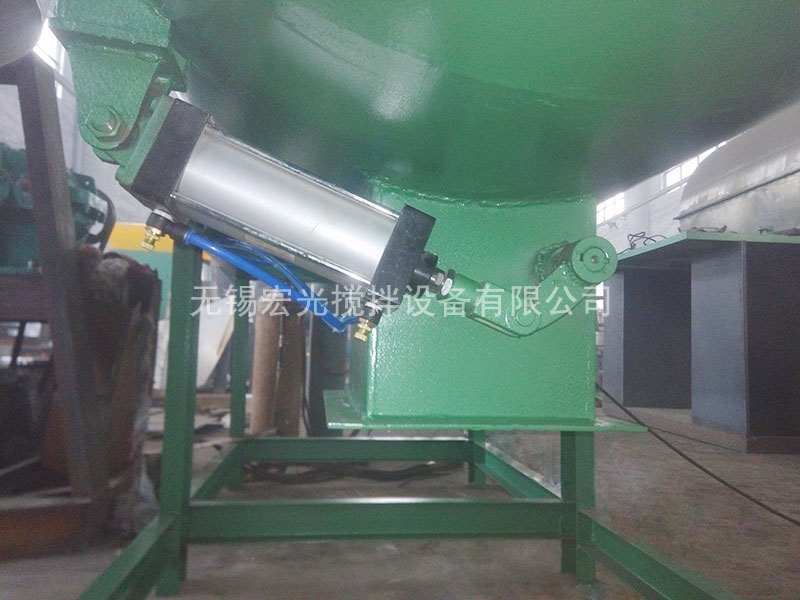

 螺帶混合機氣動調節出料 |

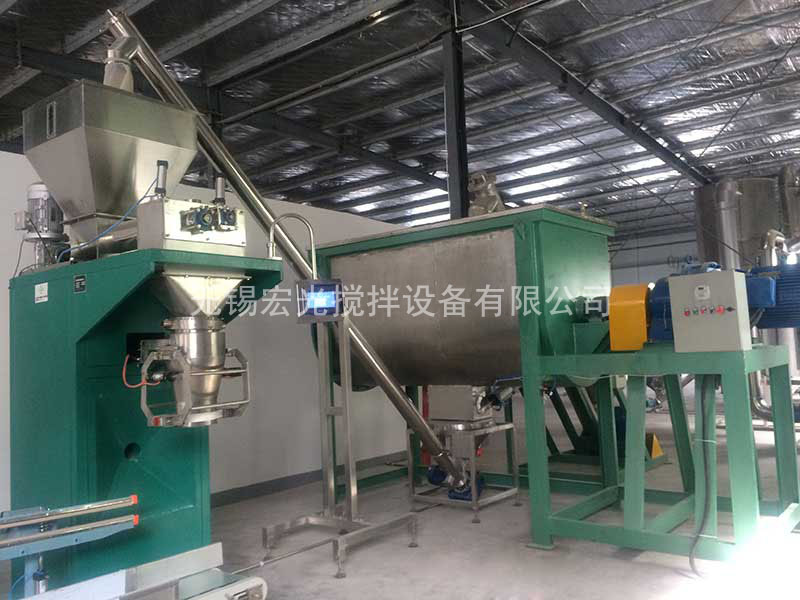

 螺帶混合機生產線 |

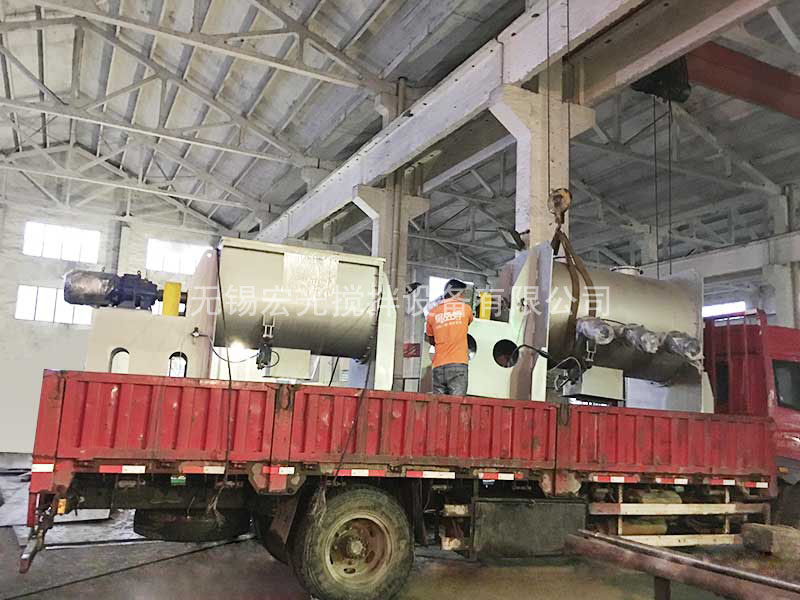

 螺帶混合機裝車發貨 |
應用范圍
臥式螺帶混合機應用于農藥、獸藥、食品、化學品、生物、養殖業、陶瓷、耐火材料、塑膠、復合肥等固-固（即粉體與粉體）固-漿（即粉體與膠漿液）的混合，還適應粘稠的物料混合。
臥式螺帶混合機應用于農藥、獸藥、食品、化學品、生物、養殖業、陶瓷、耐火材料、塑膠、復合肥等固-固（即粉體與粉體）固-漿（即粉體與膠漿液）的混合，還適應粘稠的物料混合。
 臥式螺帶混合機滑塊連接 |

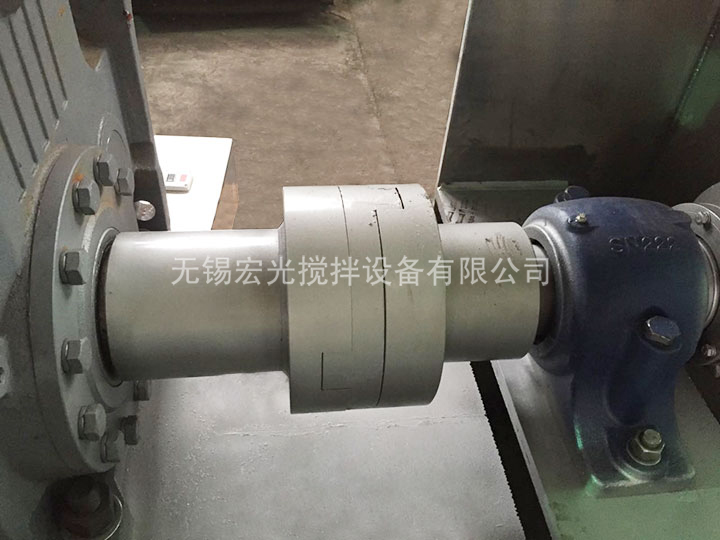

 臥式螺帶混合機滑塊聯軸器 |

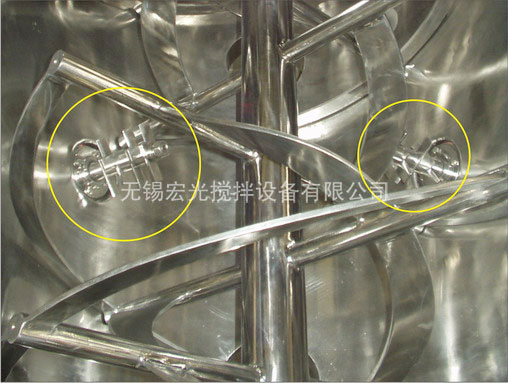

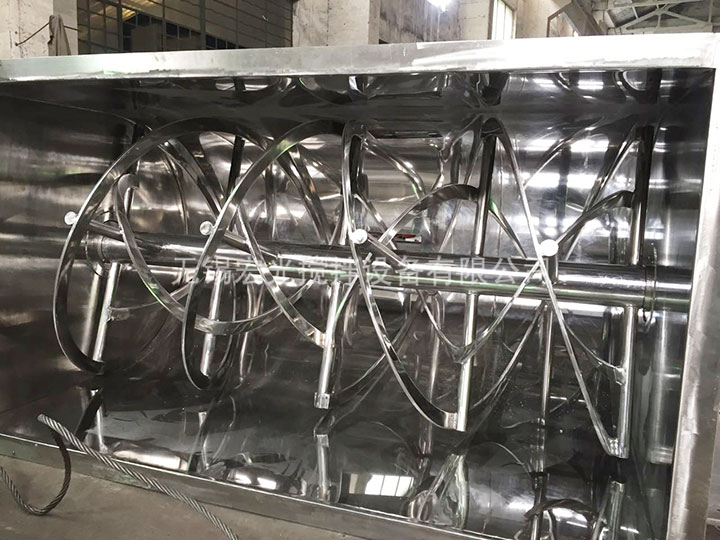

 臥式螺帶混合機內部螺帶 |
 臥式螺帶混合機氣密封加填料組合密封 |
結構特點
1、該機為臥式筒體，內外二層螺旋帶具有獨特的結構，運轉平穩、質量可靠，噪音低，使用壽命長，安裝維修方便，并有多種攪拌器結構，用途廣的多功能混合設備。臥式螺條混合機混合效果不受顆粒的大小密度影響。
2、混合速度快，混合均勻度高，螺旋帶上可以安裝刮板，對有粘性物料亦有好的混合效果。
3、針對不同物料的混合要求（特殊物料每次混合需清洗），可采用不同螺帶結構，可提供加熱、干燥的夾套供客戶選擇。
4、正反旋轉螺帶安裝于同一水平軸上，形成一個低動力的混合環境。平穩的混合過程降低了對易碎物料的破壞，加裝飛刀結構亦起破碎作用，亦可加裝噴液系統。好的將液體和粉體充分均勻混合。
5、臥式機體上也可以開設有清理門，以便供用戶清洗。設備整體高度較低，便于安裝。
1、該機為臥式筒體，內外二層螺旋帶具有獨特的結構，運轉平穩、質量可靠，噪音低，使用壽命長，安裝維修方便，并有多種攪拌器結構，用途廣的多功能混合設備。臥式螺條混合機混合效果不受顆粒的大小密度影響。
2、混合速度快，混合均勻度高，螺旋帶上可以安裝刮板，對有粘性物料亦有好的混合效果。
3、針對不同物料的混合要求（特殊物料每次混合需清洗），可采用不同螺帶結構，可提供加熱、干燥的夾套供客戶選擇。
4、正反旋轉螺帶安裝于同一水平軸上，形成一個低動力的混合環境。平穩的混合過程降低了對易碎物料的破壞，加裝飛刀結構亦起破碎作用，亦可加裝噴液系統。好的將液體和粉體充分均勻混合。
5、臥式機體上也可以開設有清理門，以便供用戶清洗。設備整體高度較低，便于安裝。

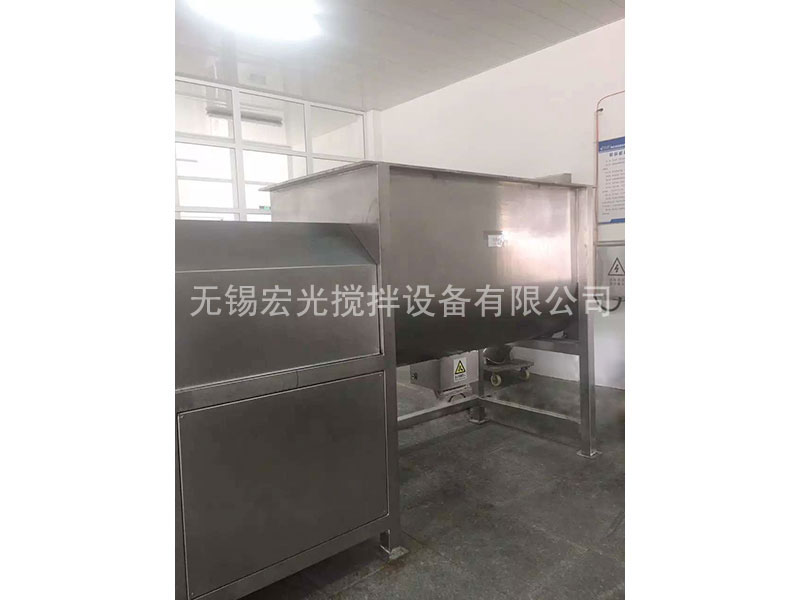

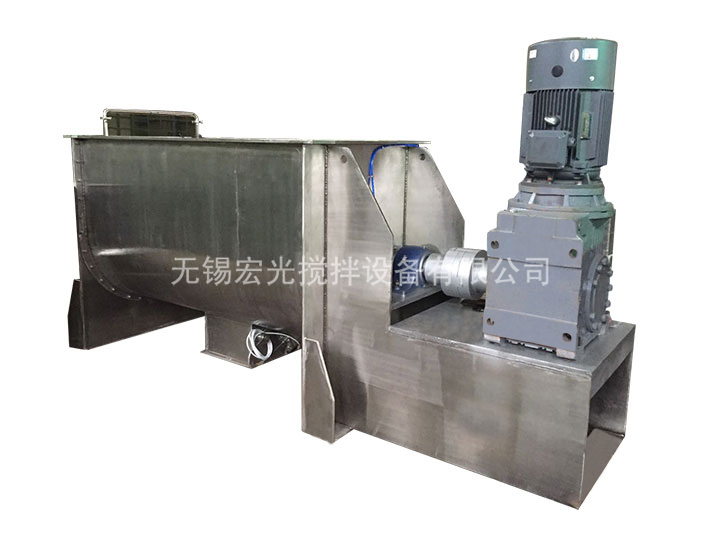

 全不銹鋼螺帶混合機 |
 全開式桶蓋 |
工作原理
臥式螺條混合機由安裝于攪拌軸上的內外徑螺條帶動桶體內物料，使攪拌器在桶體內大范圍翻動物料。攪拌器結構上，螺條設計成內外、左右互為反螺條，攪拌器工作時內螺條帶動靠近軸心處物料做軸心旋轉，軸向由內至兩側推動，外螺條帶動靠近桶壁物料做軸心旋轉，軸向由兩側至內推動，于是造成物料在桶體內對流循環、剪切滲混，完成物料在短時間內快速均勻混合。
臥式螺條混合機由安裝于攪拌軸上的內外徑螺條帶動桶體內物料，使攪拌器在桶體內大范圍翻動物料。攪拌器結構上，螺條設計成內外、左右互為反螺條，攪拌器工作時內螺條帶動靠近軸心處物料做軸心旋轉，軸向由內至兩側推動，外螺條帶動靠近桶壁物料做軸心旋轉，軸向由兩側至內推動，于是造成物料在桶體內對流循環、剪切滲混，完成物料在短時間內快速均勻混合。
技術參數
| 設備型號 | 有效容積（L） | 總功率 | 轉 速（r/min） | 外形尺寸 | 設備重（KG） |
| WLDH-100 | 50 | 2.2 | 58 | 1190×740×770 | 380 |
| WLDH-150 | 80 | 3 | 53 | 2030×630×980 | 450 |
| WLDH-300 | 150 | 4 | 53 | 2320×730×1130 | 560 |
| WLDH-500 | 300 | 7.5 | 49 | 2800×920×1320 | 680 |
| WLDH-1000 | 600 | 11 | 42 | 3180×1020×1550 | 1200 |
| WLDH-1500 | 800 | 15 | 42 | 3310×1120×1640 | 1600 |
| WLDH-2000 | 1000 | 18.5 | 42 | 3750×1290×1820 | 2200 |
| WLDH-3000 | 1500 | 18.5 | 37 | 4220×1400×1990 | 3300 |
| WLDH-4000 | 2000 | 22 | 37 | 4220×1500×2100 | 3800 |
| WLDH-5000 | 3000 | 30 | 31 | 4700×1610×2260 | 4300 |
| WLDH-6000 | 3500 | 37 | 31 | 4420×2150×2470 | 5500 |
| WLDH-8000 | 4200 | 45 | 27 | 5520×2360×2720 | 6800 |
| WLDH-10000 | 5000 | 55 | 27 | 5720×2520×2840 | 7900 |
| WLDH-12000 | 6000 | 55 | 23 | 5840×2850×2940 | 8800 |
| WLDH-15000 | 8000 | 75 | 23 | 6000×3040×3050 | 7900 |
| WLDH-20000 | 10000 | 90 | 19 | 6100×3300×3150 | 13500 |
| WLDH-30000 | 15000 | 110 | 17 | 6500×3500×3500 | 15000 |
